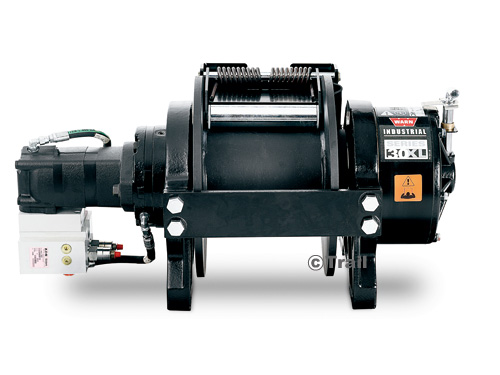

シリーズ30XL HYD 業務用ウインチ


ウインチ仕様
牽引力 最大牽引力 13000kg、標準牽引力 10400kg
モーター最大流量 76L/min
ギア 2ステージプラネタリー
最終減速比 36.0 : 1
ブレーキ オートマチックスプリングディスクブレーキ
ドラム径 159mm
ドラム幅 356mm(ロング)203mm(ショート)
最大ワイヤー
取付サイズ
16mmX70m (ロングドラム)16mmX40m (ショートドラム)(ワイヤー別売)
重量 164kg(ロング)146kg(ショート)

スペック※ロングドラム
層目 牽引力(kgs) ラインスピード ラインスピード
(m/分)(57/l) (m/分)(70/l)
油圧8.0
1 13000 4.3 6.7
2 11500 5.1 7.9
3 9900 5.9 9.1
4 8800 6.6 10.3
7870 7.4 11.5
第一層目 圧力(Kgf/cm2) 圧力(Kgf/cm2)
(m/分)(57/l) (m/分)(70/l)
0 61.8 68.5
2268 87.9 107.8
4536 105.7 144.2
6804 135.6 182.8
9072 186.4 207.4
※最大圧力は210
オプション: エアクラッチ 作動圧力50-120psi (3.5-8.4 kgf/cm2)
エアホース、バルブ等は付属していません。
オープン価格
マニュアルクラッチ


詳細(PDFファイル)
 30XL ショートドラム(マニュアルクラッチ)の詳細はこちら

 30XL ショートドラム(エアクラッチ)の詳細はこちら

 30XL ロングドラム(マニュアルクラッチ)の詳細はこちら

 30XL ロングドラム(エアクラッチ)の詳細はこちら
